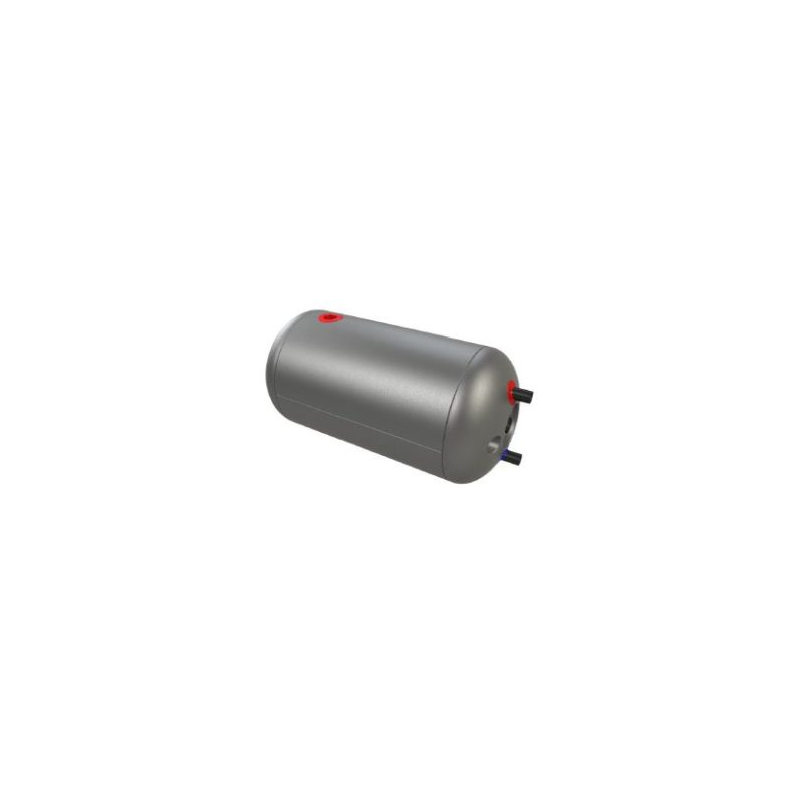

Poziomy Podgrzewacz CWU PW140

✔️ TRINNITY DP to podgrzewacze ciepłej wody użytkowej poziome dwupłaszczowe w klasie energetycznej A.

✔️ Podgrzewacze mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa.

✔️ Eksploatowane mogą być tylko w pozycji poziomej (z przyłączami wody użytkowej i kotłowej skierowanymi pionowo do góry i do dołu), przyłączone do sieci wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa (6 bar) i sieci grzewczej o ciśnieniu nie przekraczającym 0,2 MPa (2 bary). Oba obwody tj. wody użytkowej i wody grzewczej muszą być zabezpieczone zaworami bezpieczeństwa (zawory bezpieczeństwa nie są w wyposażeniu fabrycznym ogrzewaczy).

✔️ Zbiornik na wodę użytkową po zewnętrznej stronie opasany jest dodatkowym płaszczem stalowym tworzącym wymiennik o dużej powierzchni grzewczej. Pozwala to na szybkie podgrzanie wody użytkowej przez wodę kotłową przepływającą w przestrzeni między płaszczami. Izolacja termiczna podgrzewaczy wykonana jest z pianki polistyrenowej o grubości 52 mm, na stałe połączonej ze ściankami zbiornika.

Parametry Techniczne

✔️ I – izolacja termiczna

✔️ MG – mufka grzałki 1 ½”

✔️ KG – korek zaślepiający 1 ½”

✔️ AN – anoda magnezowa na korku 1 ¼”

✔️ MC – mufa cyrkulacji ½”

✔️ RK – rurka termostatyczna zamknięta Ø12mm wewnątrz

✔️ MP – mufa podkowy

✔️ ZW – zimna woda użytkowej dopływ ¾”

✔️ CW – ciepła woda użytkowa odpływ ¾”

✔️ WE – wlot gorącej wody kotłowej 1”

✔️ WY – wylot wody kotłowej 1”

✔️ Z1 – zawór bezpieczeństwa 0,67 MPa (nie jest na wyposażeniu)

✔️ Z2 – zawór bezpieczeństwa 0,25 MPa (nie jest na wyposażeniu)

Dane Techniczne

✔️ Pojemność nominalna podgrzewacza dm3: 138l

✔️ Powierzchnia wymiennika m2: 0,82

Wydajność ciepłej wody użytkowej

✔️ 80/10/45ºC dm3/h: 590

✔️ 70/10/45ºC dm3/h: 490

✔️ 60/10/45ºC dm3/h: 340

Moc grzewcza

✔️ 80/10/45ºC KW: 24

✔️ 70/10/45ºC KW: 20

✔️ 60/10/45ºC KW: 14

✔️ Przepływ wody grzewczej m3/h: 1,65

✔️ Strata ciśnienia mbar: 30

✔️ Wskaźnik mocy NL: 1,4

✔️ Dobowe straty energii kWh/24h: 1,55

✔️ Parametry pracy zbiornika wody użytkowej: max. ciśnienie robocze i temperatura robocza pr=0,6 MPa, tr=80ºC

✔️ Parametry czynnika grzewczego: ciśnienie robocze i temperatura robocza pr=0,2 MPa, tr=100ºC

✔️ Izolacja termiczna: pianka polistyrenowa

✔️ Anoda magnezowa: 25x300

✔️ Ciężar podgrzewacza bez wody kg: ok. 62
